Poređenje i analiza primjene fleksibilnog PCBA i običnog PCBA

Uz kontinuirani razvoj elektronske industrije, komponente postaju sve manje veličine i veće gustine. Kako bi se zadovoljili zahtjevi male težine za elektronske proizvode, fleksibilni sklop štampanih ploča (FPCBA) pojavio se kao rješenje. Ova ploča se može saviti i presavijati do određene mjere bez oštećenja elektronskih komponenti na njenoj površini. U poređenju sa običnim PCBA, visoka fleksibilnost fleksibilnih PCBA može bolje zadovoljiti složene i kompaktne potrebe za unutrašnjim prostorom elektronskih uređaja. Ovaj članak će uporediti fleksibilni PCBA sa PCBA i istražiti njihove odgovarajuće scenarije primjene i prednosti.

I.Materijali

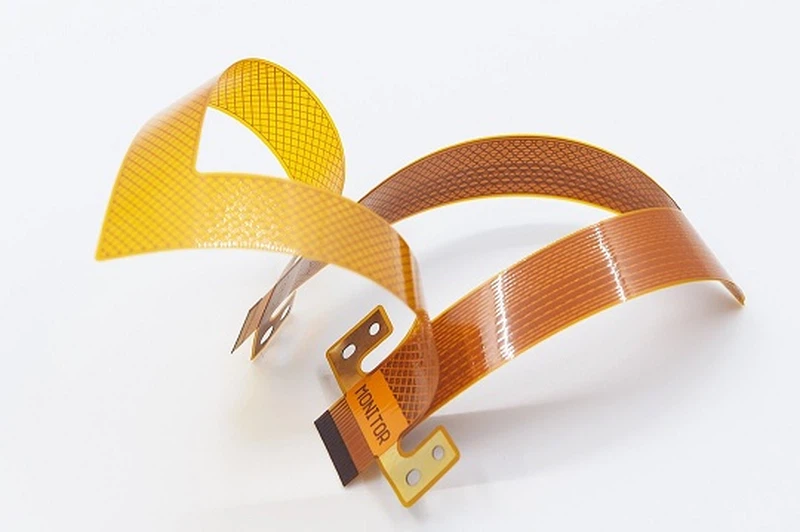

FPCBA:FPCA uglavnom koristi fleksibilne podloge kao što su poliimid PI ili poliesterski film, koji imaju dobru fleksibilnost i savitljivost.
PCBA:PCBA koristi krute ili polukrute podloge kao što je epoksidna smola ojačana staklenim vlaknima FR4, koja pruža čvrstu podlogu za elektronske komponente.

II. Snage i slabosti
FPCBA:
Fleksibilnost i savitljivost:Zbog fleksibilne podloge koja se koristi, FPCBA se može prilagoditi različitim oblicima i uvjetima kompaktnog prostora, čime se širi opseg primjene elektroničkih uređaja.
Velika sloboda dizajna:Fleksibilne karakteristike FPCBA čine ga jedinstveno pogodnim u dizajniranju složenih elektronskih uređaja unutar ograničenog prostora, uvelike poboljšavajući stepen slobode dizajna
Odlične performanse prijenosa signala:FPCBA ima odlične performanse u prijenosu signala, što može smanjiti elektromagnetne i radio frekvencijske smetnje i poboljšati ukupne performanse elektronskih uređaja.
Cijena:Zbog posebnog materijala i složenosti proizvodnog procesa, cijena je veća od cijene običnog PCBA
Ograničena nosivost:u poređenju sa PCBA, FPCBA ima ograničenu nosivost i nije pogodan za aplikacije koje zahtevaju visoku mehaničku čvrstoću.

PCBA:
Širok spektar primjena:Stabilnost i opće performanse PCBA ispunjavaju većinu zahtjeva za konvencionalnim elektroničkim proizvodima, uključujući kompjutere, komunikacijsku opremu, potrošačku elektroniku, industrijsku kontrolu itd.
Precizna integracija:PCBA tehnologija može integrirati brojne elektronske komponente u kompaktan raspored, koji ne samo da smanjuje veličinu uređaja, već i olakšava njihovu težinu, što omogućava proizvodnju manjih i prenosivih elektroničkih proizvoda
Lako automatizirati proizvodnju:Proces proizvodnje PCBA lako se automatizuje, kao što je široka upotreba SMT i DIP, što poboljšava efikasnost proizvodnje i smanjuje troškove.
Ograničenje fleksibilnosti:PCBA koristi krute materijale koje je teško prilagoditi aplikacijama koje zahtijevaju savijanje ili fleksibilan dizajn.
Efikasnost iskorišćenja prostora:Zbog krute strukture PCBA, koja ograničava efikasnost korištenja prostora, on nije tako fleksibilan i kompaktan u smislu korištenja prostora kao FPCBA. Međutim, FPCBA može postići raspored kola veće gustine i manji dizajn proizvoda.

III. Polja primjene
FPCA:uglavnom se koristi u elektroničkim proizvodima koji zahtijevaju često savijanje ili se nalaze u malim prostorima, kao što su pametni telefoni, tablet računari, nosivi uređaji, automobilska elektronika i tako dalje.
PCBA:PCBA Obično se koristi u uređajima koji su strukturno fiksirani i nisu ograničeni prostorom, kao što su statične aplikacije kao što su desktop računari, industrijske mašine i elektronski automobili.

PCBA Ploča i FPCBA imaju svoje prednosti, a izbor tipa ovisi o specifičnim potrebama proizvoda. Stabilnost i isplativost običnih PCBA-a pogodni su za većinu tradicionalnih elektronskih proizvoda, dok im fleksibilnost i lagana FPCBA-a daju jedinstvene prednosti. Tecoo se fokusira na oblast elektronske ugovorne proizvodnje već 22 godine i može da obezbedi PCBA i FPCBA prema potrebama kupaca.
